Smart Radar Level Meter RD26 series
24~26GHz (K-band) · Max. 70m · RD2692 / RD2693 / RD2627

레벨측정 레이다용 무선기기

차폐된 구조물에서 사용

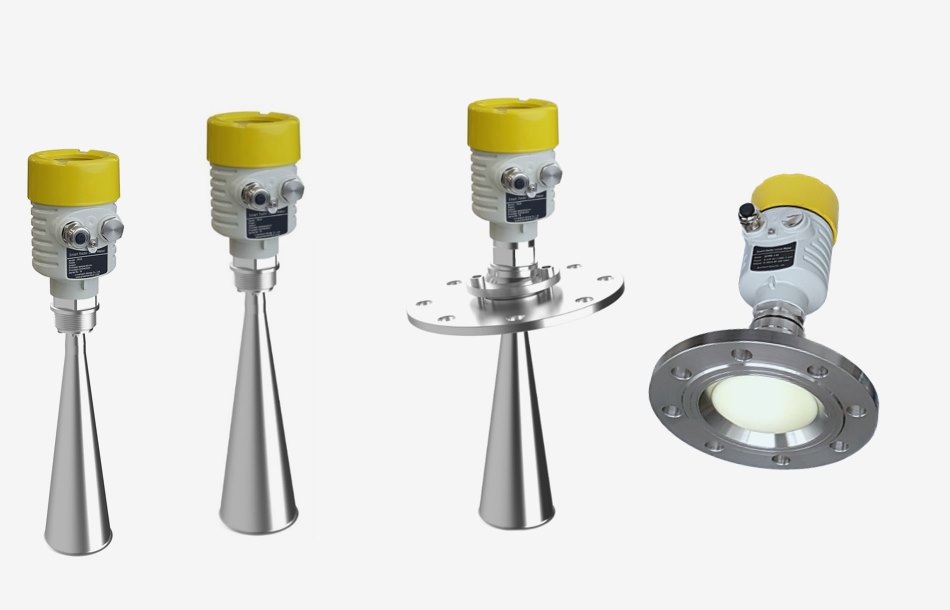

RD26 series 스마트 레이더 레벨미터 제품군 - Horn 안테나 및 Lens 안테나 타입

개요

RD26 series 레이다 레벨 미터는 24~26GHz (K-band) 마이크로파 펄스를 송신하여 빛의 속도로 피 측정 매체의 표면에 도달한다.

  • 피측정체의 표면에 도달한 일부 에너지는 다시 반사되어 PCB 스캔에 의해 수신된다.
  • 시간 차이 방식 및 주파수 변조타입에 의하여 반사된 주파수 기준으로 거리를 연산한다.

측정 기준

A
측정 범위 설정 (Range)
B
최저 수위 (Min. value)
C
최고 수위 (Max. value)
D
불감대 (Dead zone)

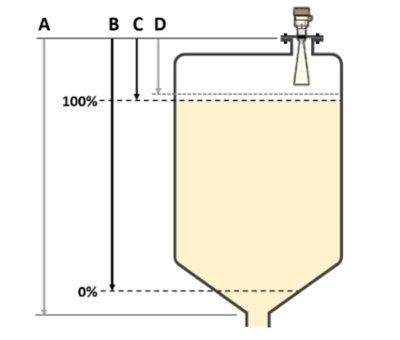

RD26 측정 기준 도해 - 탱크 내 A 측정범위, B 최저수위, C 최고수위, D 불감대
측정 기준 A · B · C · D

적용

액체, 고체, 입자, 가루, 분진, 스팀 외

  • RD2692 — Liquid, Oil
  • RD2693 — Solid, Powder
  • RD2627 — Solid, Powder
  • 강한 분진 · 스팀 등 가혹 환경

구성도

각부 명칭

  • Name plate
  • LCD display
  • Display module
  • PCB
  • Cover of the housing
  • Cable gland
  • Ground terminal
  • Tag plate
  • Housing
  • Antenna adapter
  • Process connection
  • Lens Antenna / Horn Antenna
  • Radar sensor (Propagator)

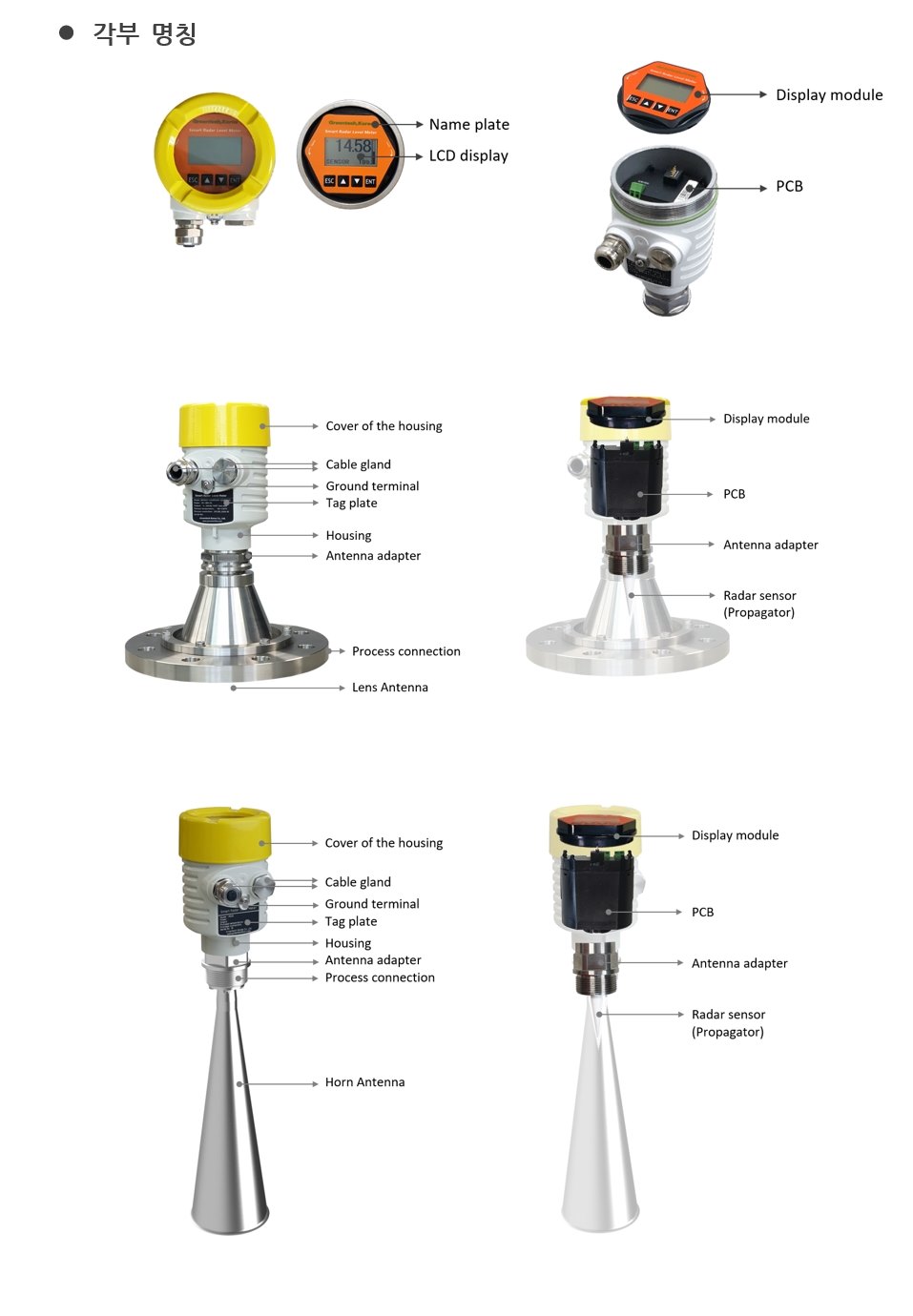

RD26 구성도 - 각부 명칭 상세 (렌즈 안테나 타입 및 혼 안테나 타입)
각부 명칭 상세 — 렌즈 / 혼 안테나 타입

디스플레이 / 버튼 설명

  • Communication status
  • Value
  • Real-time value
  • Unit
  • Model
  • Temperature

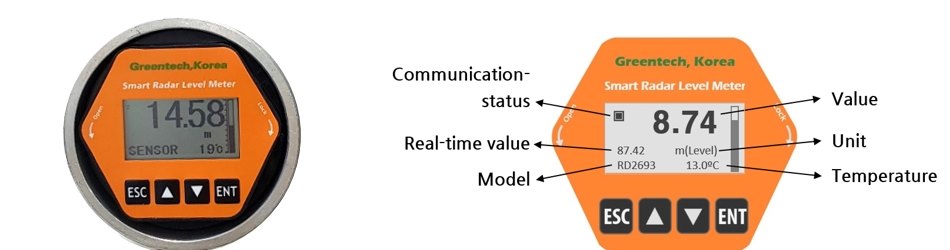

RD26 디스플레이 초기 화면 및 표시 항목
디스플레이 초기 화면 · 표시 항목

버튼 설명

  • ESC — 초기화면으로 이동
  • ▲ — 숫자 올림
  • ▼ — 커서 좌우 이동, 세팅 순서 내림
  • ENT — 세팅화면 이동, 커서 상하 이동 · 입력 값 등록

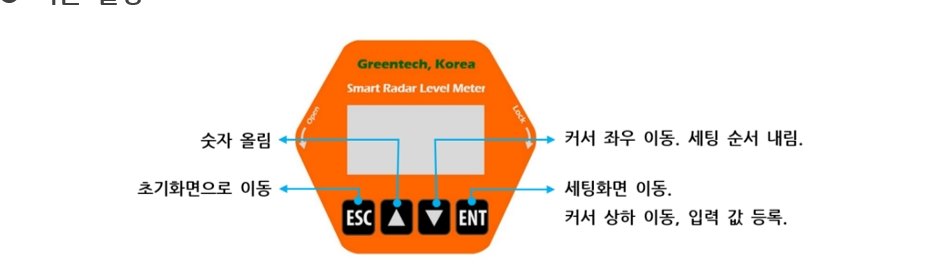

RD26 버튼 설명 - ESC, 상하 버튼, ENT 기능
버튼 기능

주요 특징

  • 비 접촉식으로 마모 및 센서부의 오염, 파손이 없다.
  • RD2692, RD2693은 일반 적용을 위해 혼 안테나를 채택하였다.
  • RD2627은 렌즈 안테나를 채택하였다.
  • 설치가 쉽고 조정작업이 간편하다.
  • 기울어진 피측정체 표면에 더 잘 반사될 수 있는 짧은 파장을 갖고 있다.
  • 가짜 에코주파수를 쉽게 제거할 수 있다.
  • 대기 중의 온도, 압력, 증기의 변화에 거의 영향을 받지 않는다.
  • 높은 SNR 로 계측기 성능을 높일 수 있다.

제품 사양

ModelRD2692, RD2693, RD2627
주파수26GHz
측정 최소 DK값2.0
측정 최대 점도3000cp
최대 측정 거리70m
적용액체, 고체, 입자, 가루, 분진, 스팀 외
정확도± 3~15mm
빔 각8° ~ 10°
불감대0.1~0.8m
전원 공급2-Wire : 20~28V DC
출력 신호4-20mA with HART
오류 출력22mA
조정4 버튼
디스플레이LCD 디스플레이 / 레벨, 거리 (공간), 4-20mA 전류, %
유체 (분체) 온도기준 : -40~150°C  /  기타 : -40~350°C
유체 (분체) 압력-1 … 4.0MPa (연결 플랜지에 따라 달라짐)
주변 온도-40~85°C
주변 습도≤ 95%RH
하우징 재질알루미늄 다이케스팅
IP 등급IP67
안테나 종류와 재질
렌즈 타입Ø78~102 (mm) · PTFE 부식방지용 안테나
Horn 타입Ø75~78 (mm) · SUS304, SUS316
Ø95~98 (mm) · SUS304, SUS316
Process 연결G1.5 나사 타입, 플랜지 타입, 각도 조절 플랜지
연결 배선 도입부NPT 1/2” FM, G (PF) 1/2” FM, M20X1.5
권고 케이블 사양AWG18 or 0.75m²
부대 용품 (옵션)각도 조절 플랜지, 냉각핀 구조 플랜지와 필터, 에어 퍼지 연결부, Protection tube, 분리형 석영이 포함된 냉각핀 구조 플랜지, 어댑터, 도파관, 기타

모델 별 특징

ModelRD2692RD2693RD2627
Process 연결나사 타입, 플랜지 타입나사 타입, 플랜지 타입, 각도 조절 플랜지 타입플랜지 타입, 각도 조절 플랜지 타입
최대 측정 거리70m
불감대0.1~0.8m
안테나 종류Horn 안테나렌즈타입 안테나
안테나 크기Ø75~78 (mm)
Ø95~98 (mm)		Ø75~78 (mm)
Ø95~98 (mm)		Ø78~102 (mm)
빔 각도8°~10°
IP 등급IP67
탱크 내 유체온도-40°C … +350°C
탱크 내 압력-0.1 ~ 4.0MPa
정확도±3~15mm
전원DC 20~28V / 22.5mA
출력 신호 · 통신4-20mA with HART
적용Liquid, OilSolid, PowderSolid, Powder
적용 옵션Protection tube, Protection capProtection capFlange adapter, Cooling fin for high temperature and filter

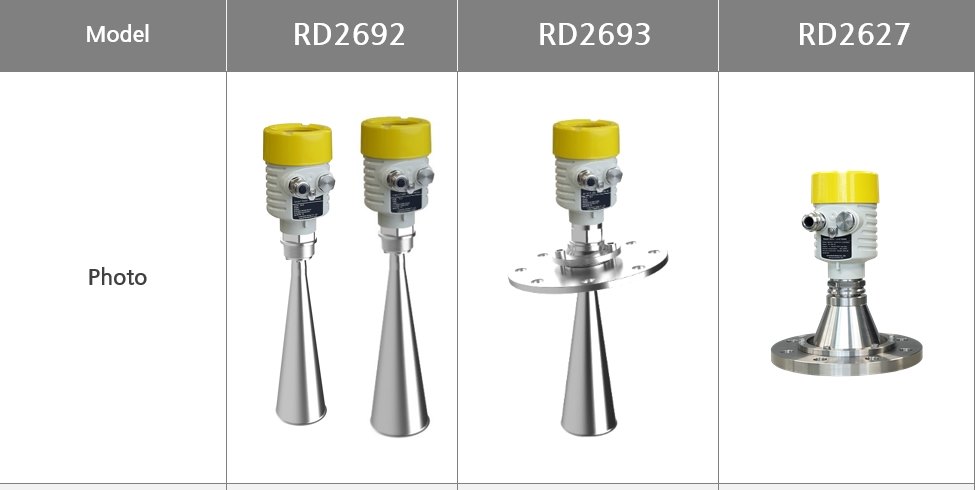

RD26 모델별 외형 - RD2692, RD2693, RD2627
모델별 외형 — RD2692 / RD2693 / RD2627

배선도

2선식4~20mA DC 와 HART 출력

전원 : 20~28V DC
출력 : 4-20mA with HART

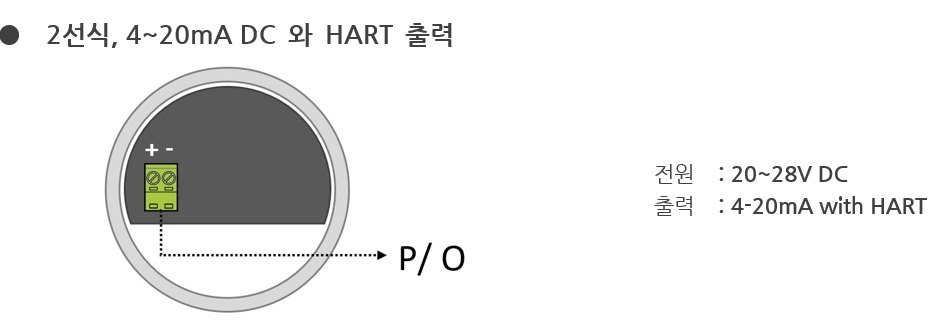

RD26 배선도 - 2선식 4~20mA DC HART 출력 단자
2선식 결선도

제품 구성과 치수

하우징알루미늄 (단위 : mm)

Ø96 / Ø53 · 147 / 125 / 73 / 66 / 41 / 20 / 9 / 3 · M20x1.5

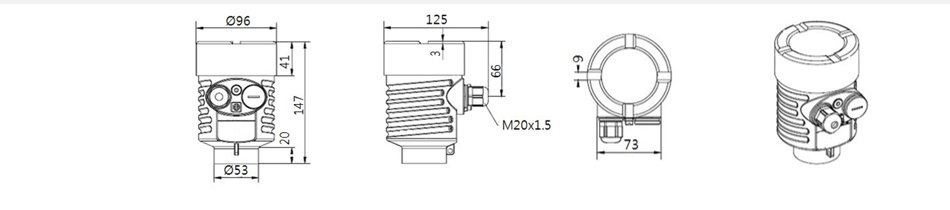

RD26 하우징 치수도 - 알루미늄
Horn나팔형 안테나 타입

RD2692 — D : Ø75~78 mm / H : 228 mm
RD2693 — D : Ø95~98 mm / H : 288 mm

공통 : 147 / 57 mm

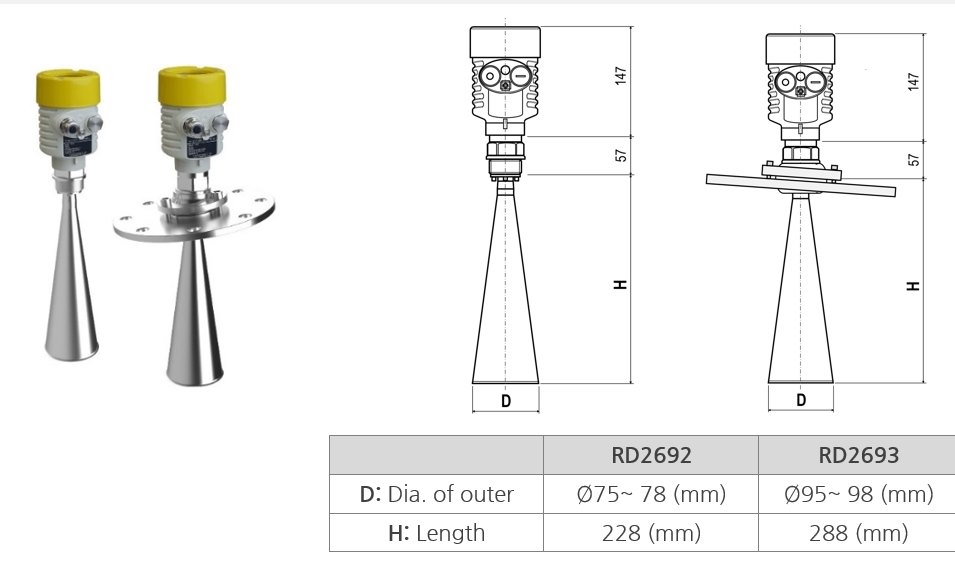

RD26 나팔형(Horn) 안테나 타입 외형 및 치수도
Lens볼록렌즈 안테나 타입

Ø78~102mm · Ø220 (JIS10K, 100A)
Ø78mm · Ø185 (JIS10K, 80A)

치수 : 147 / 126 / 88 mm

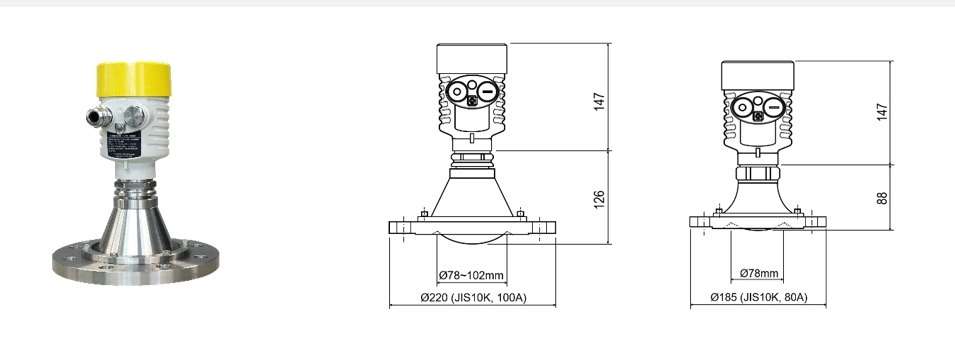

RD26 볼록렌즈(Lens) 안테나 타입 외형 및 치수도

제품 선정 코드

26GHz Non-contact Smart Radar Level Meter

  • Level, Distance (Space), 4-20mA current, Percentage
  • Liquid, solid particles or bulks, strong dust, steam and other extreme conditions
  • 2-Wire system : 4~20mA with HART
ModelField typeAntenna standardProcess connectionAntenna type
RD2692 -G 일반형
-S 정밀 조정형
-D OEM 공급용		 -80
(Ø75~78)		 TThread : G1 1/2” Male Horn
-80Flange : DN80 (3”)
-100Flange : DN100 (4”)
-100
(Ø95~98)		TThread : G1 1/2” Male
-100Flange : DN100 (4”)
RD2693 -G 일반형
-S 정밀 조정형
-D OEM 공급용		 -80
(Ø75~78)		 TThread : G1 1/2” Male
-80Flange : DN80 (3”)
-100Flange : DN100 (4”)
-80UUniversal flange : DN80 (3”)
-100UUniversal flange : DN100 (4”)
-100
(Ø95~98)		TThread : G1 1/2” Male
-100Flange : DN100 (4”)
-125Flange : DN125 (5”)
-100UUniversal flange : DN100 (4”)
RD2627 -G 일반형
-S 정밀 조정형
-D OEM 공급용		   -80Flange : DN80 (3”) Lens
-100Flange : DN100 (4”)
-80UUniversal flange : DN80 (3”)
-100UUniversal flange : DN100 (4”)

제품 주문 시 필요 사양

  • 제품 모델
  • 유체의 종류, 사용 온도, 사용 압력
  • 미터 연결 방법 및 사이즈
  • 연결플랜지 재질
  • 측정 범위, 최고 레벨 높이
  • 탱크 모양 및 크기 : W, D, H
  • 탱크 노즐 (연결 단관) 크기 : W, D, H
  • 추가 옵션 및 주의 사항
