FMCW 레이더 레벨미터

FMCW Radar Level Meter · 76~81GHz Non-contact

홈 FMCW Radar Level meter

FMCW Radar Level meter

GFMR-78W

GFMR-78W

GFMR-78W

측정범위30m (Liquid only)
측정 정확도2mm 이하 (반복성 0.5mm 이하)
빔 폭 측정6.5°
옵션-
Liquid 전용 레이더 레벨미터 GFMR-78W
FMCW · 76~81GHz · Max. 30m (Liquid only)

비접촉식 레이더 레벨미터

주파수 연속 변조방식 (FMCW)

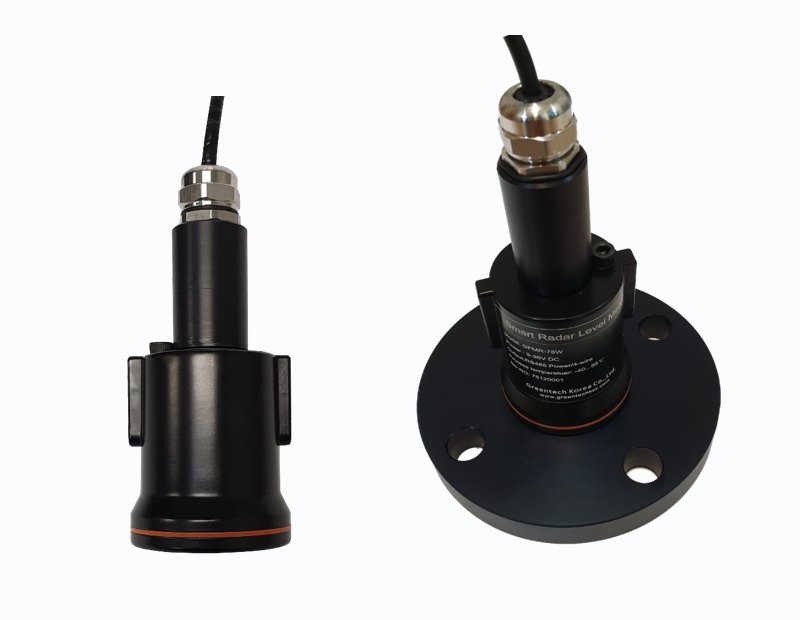

GFMR-78W Liquid 전용 레이더 레벨미터 제품 사진 - 브라켓형 / 일체형 플랜지

개요

GFMR-78W 레이더 레벨 미터는 76~81GHz로 운용되는 주파수 연속 변조방식 : Frequency Modulated Continuous Wave method (FMCW)의 비접촉식 레이더 레벨 미터입니다.

FMCW 측정 원리도 - Transmitter, Antenna, Micro-Processor 구성 및 송수신 주파수 그래프
FMCW 측정 원리 및 송수신 주파수 관계

측정 원리

  • 주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수 차이 (Δf) 이용
  • 전송주파수는 시간에 linear하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지
  • 송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 (T)에 비례
Δf = (df/dt) * T df/dt is the swept frequency rate of change a = c * T / 2

적용

  • 스마트 홍수 및 수문 관리
  • 하수 처리 및 폐수처리장 수위 측정
  • 기타 수처리 설비 응용
  • 화학반응기

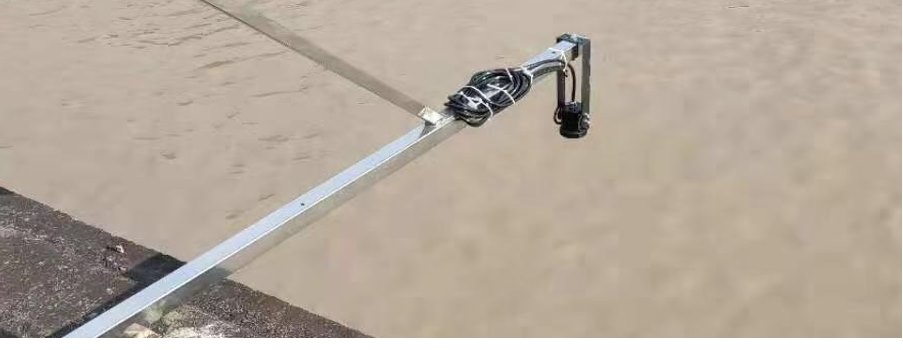

GFMR-78W 현장 설치 사례 - 수로 수위 측정
현장 설치 사례

‘스마트 홍수관리시스템’ 의 적용 (예 : GFMR-78W)

레벨미터GFMR-78W

FMCW Radar Level Meter

전원태양광판넬 · 전원공급장치

Solar panel : 100W
Size : 1196*541*30mm
Charging controller
Rechargeable battery : 12V, 60Ah

설치고정 설치용 파이프

크기, 재질, 구성은 현장 사정에 의거 선정 됩니다.

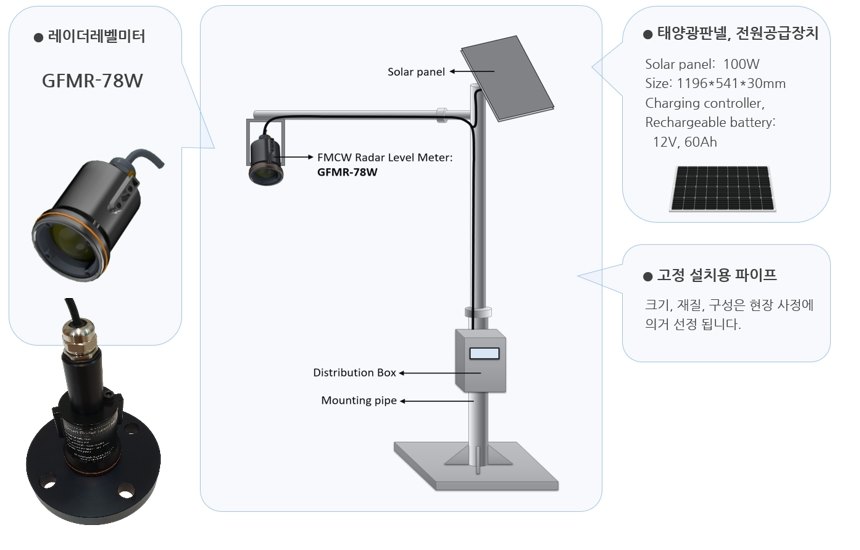

스마트 홍수관리시스템 구성도 - GFMR-78W, 솔라패널, 분전함, 마운팅 파이프
스마트 홍수관리시스템 구성

설치 치수

설치높이 (m)띄우는 거리 (m)설치높이 (m)띄우는 거리 (m)
30.15180.70
60.25200.80
90.35240.90
120.45271.00
150.55301.10
상기 표는 빔각도를 고려하여 현장여건에 따라 안정적으로 설치할 수치의 참조 자료입니다.
GFMR-78W 설치 치수 도해 - 설치높이 및 띄우는 거리
설치높이 · 띄우는 거리 기준

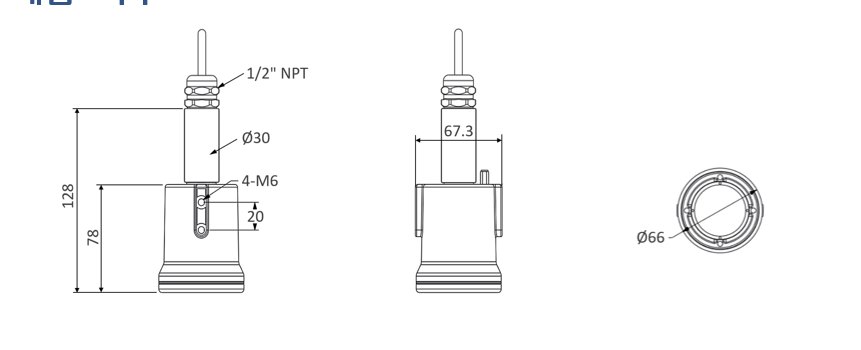

제품 치수

1/2" NPT · Ø30 · 4-M6 · Ø66 · 128 / 78 / 67.3 / 20 mm

GFMR-78W 제품 치수도 - 정면, 측면, 저면
제품 외형 치수

주요 특징

  • 새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며, 신호 대 잡음의 상대 비율을 높여 작은 불감대 (Dead band : 100mm 이하)를 갖게 되었다.
  • 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
  • 2mm 이하의 오차를 가질 정도로 정확도가 좋다.
  • 짧은 파장은 경사진 피 측정체에서 주파수의 반사 특성을 높이도록 되어 있다.
  • 6.5°의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정체의 표면 반사 지점을 쉽게 찾을 수 있다.
  • 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
  • 밀폐 탱크 및 공공 오픈장소에 설치 가능하며 안개 및 기후에 영향을 받지 않는다.
  • 경량 소형 사이즈로 운반이 용이하며 설치가 간단하다.
  • 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
  • 인터넷 통신을 이용한 서비스관리 및 업데이트를 할 수 있다.

제품 사양

ModelGFMR-78W
주파수76~81GHz
최대 측정 거리30m (Liquid only)
안테나 타입Lens
안테나 크기Ø54mm
안테나 재질PBT : 폴리부틸렌 테레프탈레이드
플랜지 재질Black Nylon
분해능2mm
응답시간< 100ms
정확도< 2mm
반복성< 0.5mm
빔 각6.5°
불감대< 100mm
측정 최소 DK값1.8
전원 공급4-Wire : 24VDC / 0.2W
출력 신호RS485 / 4-Wire / 표준 9,600bps, 3.6V battery / UART, NBIOT
주변 온도-40~85°C
유체 (분체) 압력0.3 MPa
주변 습도≤ 95%RH
하우징 재질알루미늄
IP 등급IP67
시그널 케이블 연결부Cable gland 1/2” NPT
추천 시그널 케이블AWG20
부대용품Mounting bracket
* 해당 제품은 Tx(송신)를 하지 않으면 Rx(수신)을 할 수 없는 레벨측정용 레이더 기기입니다.
본 무선기기는 일체형 또는 본체 전용의 안테나를 사용하여 연직하향으로 고정 설치되어야 하며, 전파천문 안테나로부터 반경 2km 범위 이내에 설치하고자 하는 경우에는 천문대와 사전 합의하여야 합니다.

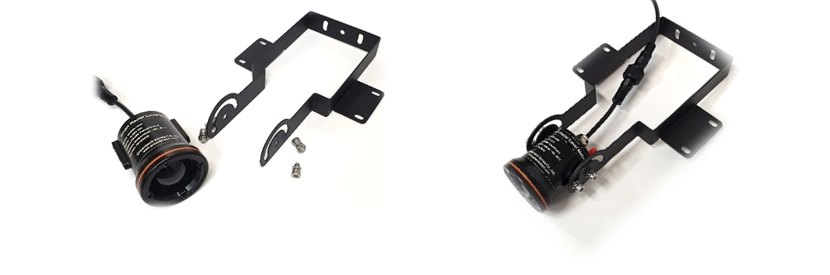

GFMR-78W 마운팅 브라켓 부대용품
부대용품 — Mounting bracket

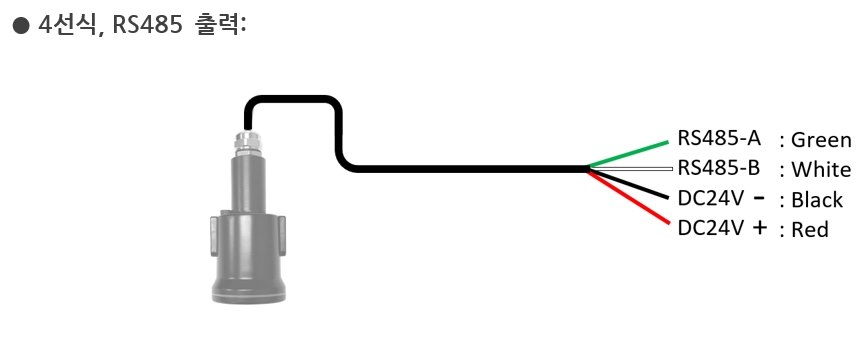

배선도

4선식RS485 출력

RS485-A : Green
RS485-B : White
DC24V − : Black
DC24V + : Red

GFMR-78W 배선도 - 4선식 RS485 출력, 케이블 색상 구분
4선식 RS485 결선

설치 추가 사양

일체형일체형 플렌지

JIS10K 80A / JIS10K 50A

GFMR-78W 일체형 플렌지 - JIS10K 80A, JIS10K 50A
브라켓고정용 브라켓

치수 : 255 / 177 / 114 / 20 mm · Ø7

GFMR-78W 고정용 브라켓 치수도

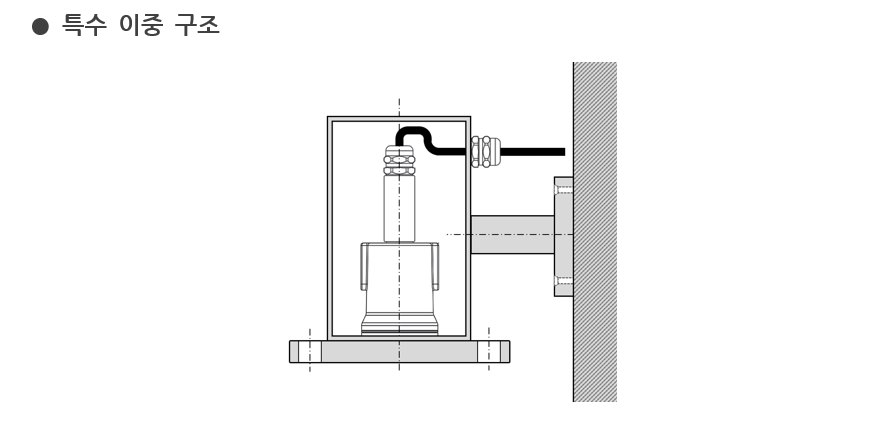

이중구조특수 이중 구조

맨홀 내 수위 측정용 이중 구조

GFMR-78W 특수 이중 구조 설치 단면도

제품 선정 코드

ModelCodeApplicationAntenna type
GFMR-78W Division G — General application Lens
D — O.E.M
S — Special application
OutputR — DC24V DC / RS485
U — 3.6V Battery / UART, NBIOT
MountingB — Bracket
F (2) — JIS 10K 50A FF
F (3) — JIS 10K 80A FF
O — Other
Special ConstructionY — Double construction for measuring level in manhole
N — Not

본 자료는 당사의 기술 사양 업그레이드로 사전에 통보 없이 변경될 수 있습니다.
