FMCW Radar Level meter

GFMR-78G

GFMR-78G series

GFMR-78G 기본 사양
측정범위	10m, 20m
측정 정확도	± 2mm 이하 (분해능 1~2mm)
빔 폭 측정	8°
옵션	-

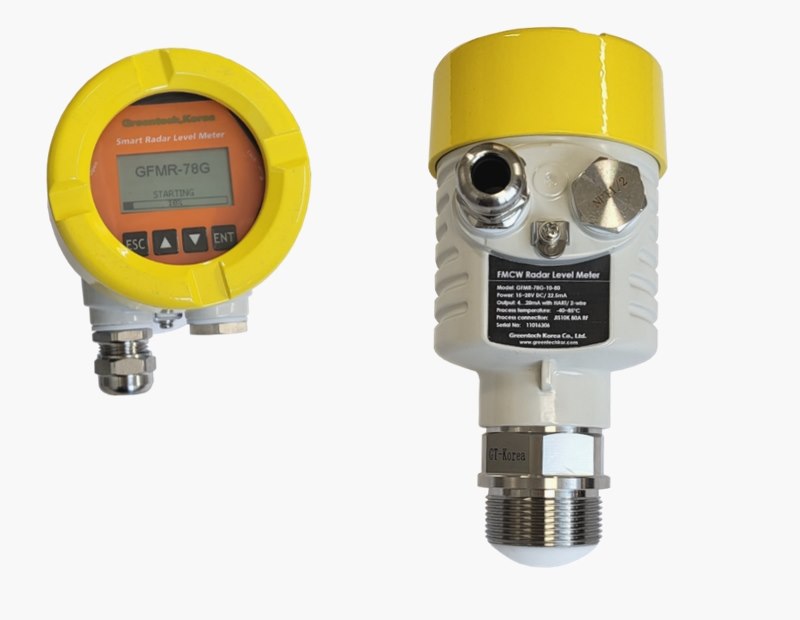

FMCW Radar Level Meter GFMR-78G series

국립전파연구원 적합등록 인증번호 : R-R-Gfm-GFMR-78G

비접촉식 레이더 레벨미터

주파수 연속 변조방식 (FMCW)

개요

GFMR-78G 레이더 레벨 미터는 76~81GHz로 운용되는 주파수 연속 변조방식 : Frequency Modulated Continuous Wave method (FMCW)의 비접촉식 레이더 레벨 미터이며, 수처리 및 기타 액체 전용 레이더 수위계입니다.

측정 원리

주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수 차이 (Δf) 이용
전송주파수는 시간에 linear하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지
송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 (T)에 비례

Δf = (df/dt) * T df/dt is the swept frequency rate of change a = c * T / 2

측정 기준

A: 측정 범위 설정 (Range)
B: 최저 수위 (Min. value)
C: 최고 수위 (Max. value)
D: 불감대 (Dead zone)

적용

액체, 분체, 고체 측정용

스마트 홍수 및 수문 관리
고온 고압 탱크
소형 탱크 및 화학 반응기
설치 공간이 왜소한 소형 반응기
높은 정확성을 요구로 하는 탱크
HMD (Hot metal detection), CMD (Cool metal detection)
기타 산업용 기계 및 거리측정

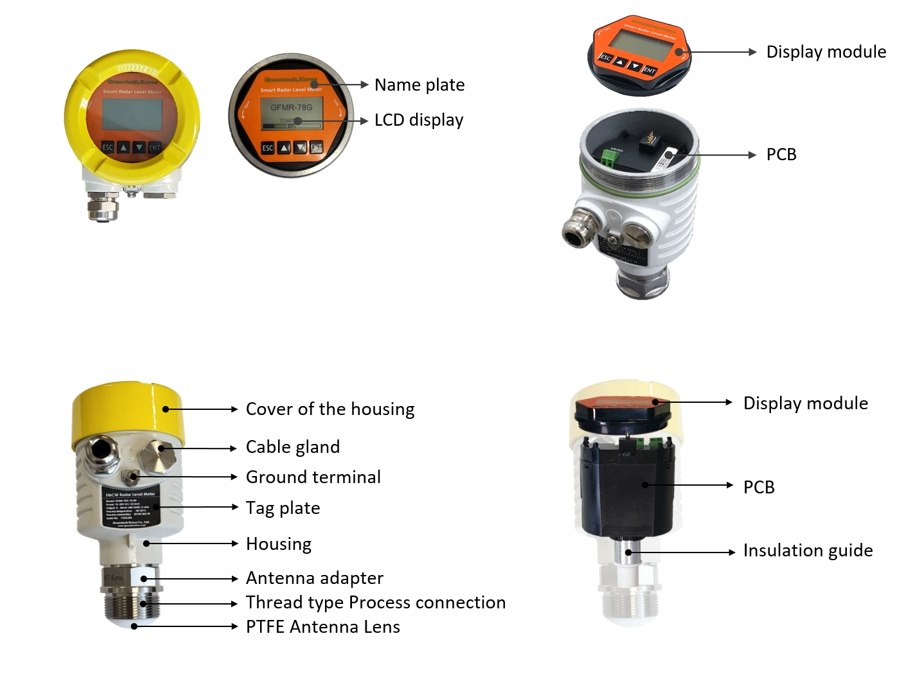

구성도

각부 명칭

Name plate
LCD display
Display module
PCB
Cover of the housing
Cable gland
Ground terminal
Tag plate
Housing
Antenna adapter
Thread type Process connection
PTFE Antenna Lens
Insulation guide

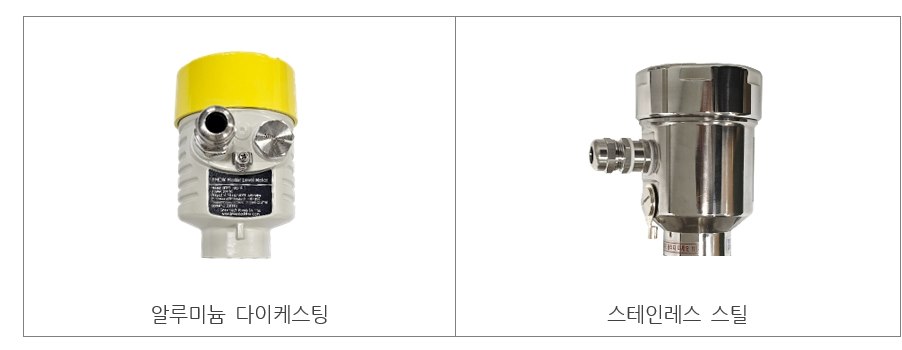

하우징 종류

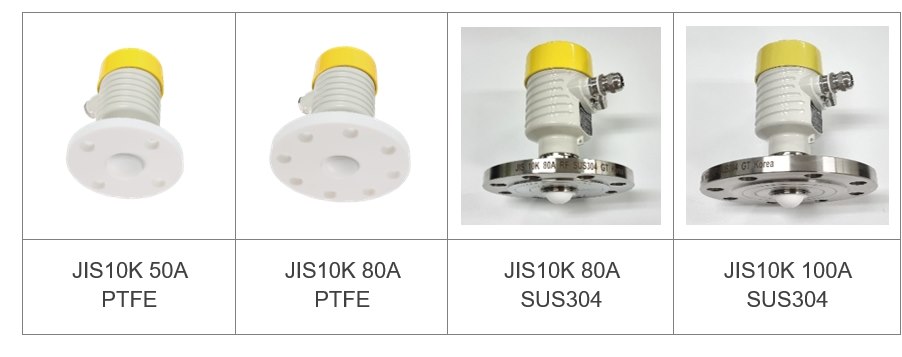

플랜지 종류

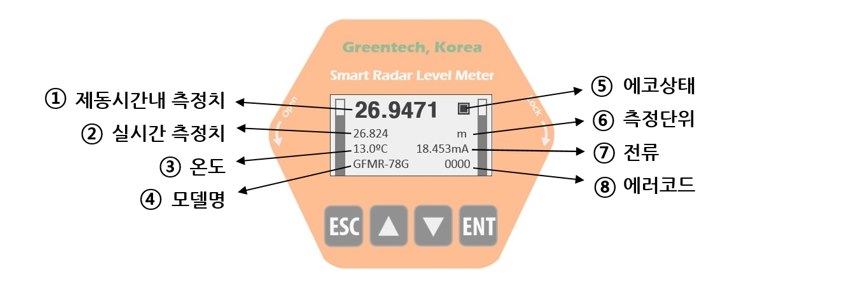

디스플레이 / 버튼 설명

① 제동시간내 측정치
⑤ 에코상태
② 실시간 측정치
⑥ 측정단위
③ 온도
⑦ 전류
④ 모델명
⑧ 에러코드

조작 버튼 : ESC / ▲ / ▼ / ENT

GFMR-78G 디스플레이 표시 항목 8종 및 조작 버튼 — LCD 표시 항목 및 조작 버튼

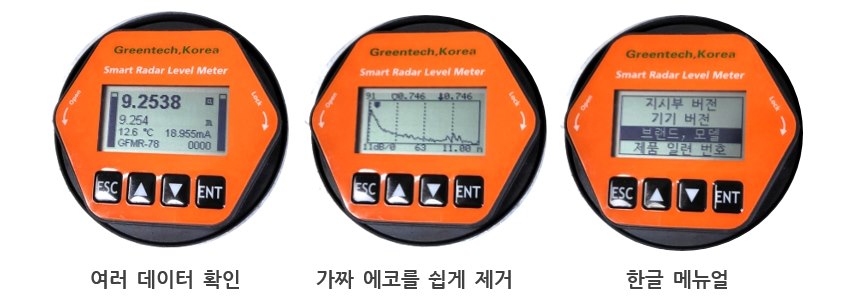

여러 데이터 확인, 가짜 에코를 쉽게 제거, 한글 메뉴얼 화면 — 여러 데이터 확인 · 가짜 에코 제거 · 한글 메뉴얼

주요 특징

새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며, 신호 대 잡음 비율을 높여 작은 불감대 (Dead band : 80mm)를 갖도록 하였다.
5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
안테나 빔 각도는 8°로, 주변 환경 및 수증기의 간섭을 최소화할 수 있다.
2mm의 오차를 가질 정도로 정확도가 좋다.
짧은 파장은 주파수의 반사 특성을 높이도록 되어 있다.
8°의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정체의 표면 반사 지점을 쉽게 찾을 수 있다.
반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~300m/min).
가짜 에코 주파수를 쉽게 제거할 수 있다.
PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
고온 고압 특수안테나는 별도로 공급이 가능하며, 현장의 특성에 맞는 미터를 선정할 수 있다.
한글 탑재로 누구나 쉽게 조정할 수 있다.

제품 사양

Model	GFMR-78G
주파수	76~81GHz
최대 측정 거리	10m, 20m
분해능	1~2mm
응답시간	< 80~100ms
측정 시간	조정 가능 (1m/min~300m/min)
정확도	< ±2mm
반복성	< 1mm
빔 각	8°
불감대	0.1m
측정 최소 DK값	> 2.0
전원 공급	DC24V DC / 22.5mA
출력 신호	10m, 20m용4-20mA with HART / 2-Wire 20m용4-20mA with RS485 Modbus / 6-Wire
오류출력	4mA, 22mA or 20.5mA (설정 가능)
조정	4 버튼
디스플레이	LCD 디스플레이, 128x64픽셀 / 레벨, 거리 (공간), 4-20mA 전류, %
언어	한글, 영어, 중국어
유체 (분체) 온도	표준 : -40~85°C, -40~150°C, 기타
유체 (분체) 압력	-1 … 2.0MPa (기타 고압은 문의 바람)
주변 온도	출력 : -40°C~55°C / 지시계 : -30°C~55°C
주변 습도	≤ 95%RH
하우징 재질	표준 : 알루미늄 다이-케스팅 / 옵션 : 스테인레스 스틸
IP 등급	IP67
안테나 종류와 재질	렌즈타입 안테나 / PTFE
공정 연결부	G1.5” 나사 타입, 별도 장착 플랜지
배선 도입부	NPT 1/2” FM, G (PF) 1/2” FM, M20X1.5
권고 케이블 사양	AWG18 or 0.75m²
부대용품 (옵션)	기타

배선도

2선식4~20mA DC & HART

15~28VDC / 4-20mA · HART

6선식4~20mA DC & RS485

15~28VDC / 4-20mA / RS485

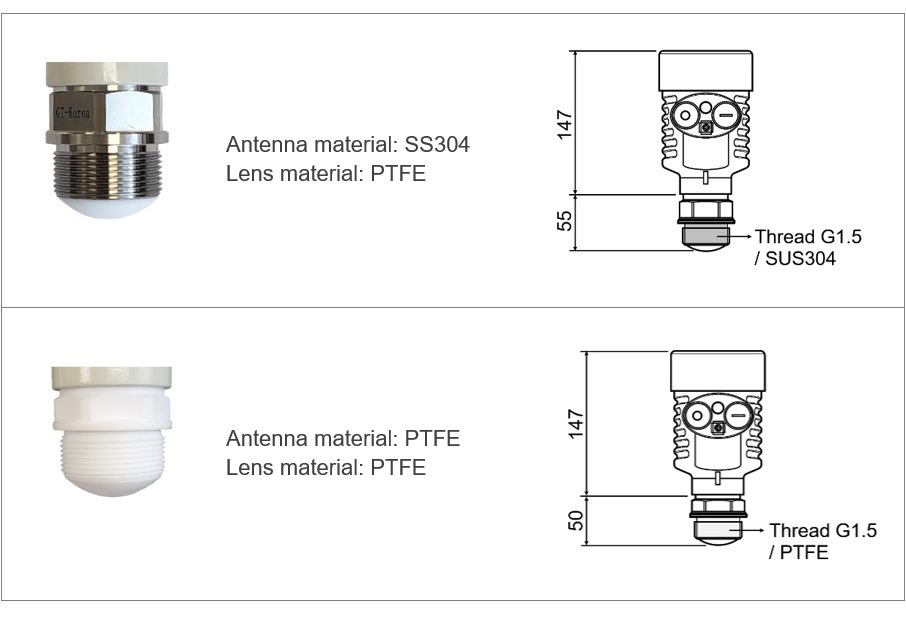

안테나의 구성과 제품의 치수

SUS304Thread G1.5 / SUS304

Antenna material : SS304
Lens material : PTFE

치수 : 147 / 55 mm

PTFEThread G1.5 / PTFE

Antenna material : PTFE
Lens material : PTFE

치수 : 147 / 50 mm

GFMR-78G 안테나 구성 및 제품 치수도 - SUS304 / PTFE 타입 — 안테나 재질별 구성 및 치수

제품 선정 코드

80GHz Non-contact FMCW Smart Radar Level Meter

Level, Distance (Space), 4-20mA current, Percentage
Material properties, Material characteristics and Wastage line
10m, 20m : 2-Wire system : 4~20mA with Hart
20m : 6-Wire system : 4~20mA with RS485 / Modbus

Model	Code	Antenna
GFMR-78G	Range	10	Max. 10m
	Range	20	Max. 20m
	Connection	Standard Antenna
		-T	Thread : G1.5” Male
		-50	Flange : DN50 (2”) / Separated mounting
		-80	Flange : DN80 (3”) / Separated mounting
		-100	Flange : DN100 (4”) / Separated mounting
		-125	Flange : DN125 (5”) / Separated mounting
		X	Special option antenna — Pls check above antennas and record antenna code No.
Option		N	None
		H	Cooling fin for high temperature
		HF	Cooling fin for high temperature, filter
		O	Others

제품 주문 시 필요 사양

제품 기본 모델
측정 범위 및 최고 상위 레벨
유체의 종류, 사용 온도, 사용 압력
미터 연결 방법 및 사이즈
연결플랜지 종류 및 안테나 재질 (기본 : SUS304 / 옵션 : SUS316, PTFE, PVDF)
안테나 몸체 재질 (SUS304, SUS316, PTFE)
탱크 모양 및 크기 : W, D, H
탱크 노즐 (연결 단관) 크기
전선연결구 크기 (M20 X 1.5 or 1/2” NPT)
추가 옵션 및 주의 사항

본 자료는 당사의 기술 사양 업그레이드로 인하여 사전 통보 없이 변경될 수 있습니다.
