FMCW 레이더 레벨미터
FMCW Radar Level Meter · 76~81GHz Non-contact
홈
FMCW Radar Level meter
FMCW Radar Level meter

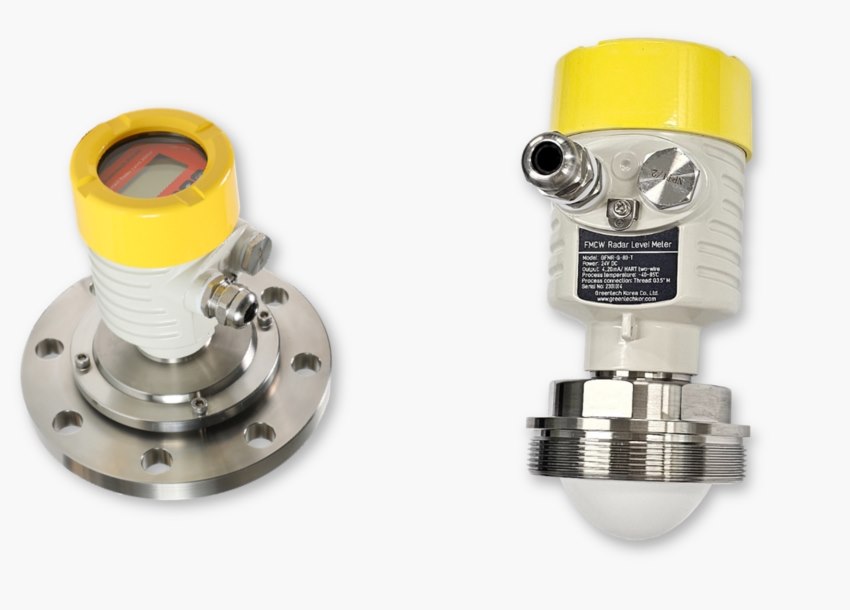

GFMR-80
GFMR-80 series
| 측정범위 | 일반형 10m, 20m / 광범위용 30m, 60m, 120m |
|---|---|
| 측정 정확도 | ± 2mm 이하 (분해능 1~2mm) |
| 빔 폭 측정 | 3° (빔 각) |
| 옵션 | - |
문의하기 Ask a question
GFMR-80 제품에 대해 궁금하신 점을 남겨주시면 담당자가 확인 후 이메일로 답변드립니다.
국립전파연구원 적합등록 인증번호 : R-R-Gfm-GFMR-80
비접촉식 레이더 레벨미터
주파수 연속 변조방식 (FMCW)
개요
GFMR-80 레이더 레벨 미터는 76~81GHz로 운용되는 주파수 연속 변조방식 : Frequency Modulated Continuous Wave method (FMCW)의 비접촉식 레이더 레벨 미터입니다.

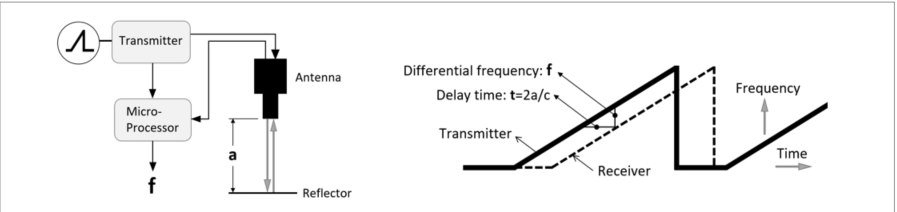

측정 원리
- 주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수 차이 (Δf) 이용
- 전송주파수는 시간에 linear하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지
- 송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 (T)에 비례
Δf = (df/dt) * T df/dt is the swept frequency rate of change a = c * T / 2

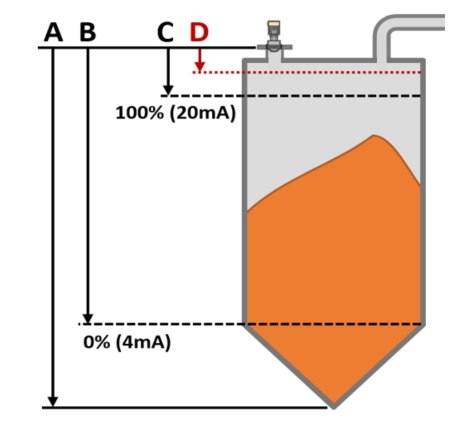

측정 기준
A측정 범위 설정 (Range)
B최저 수위 (Min. value)
C최고 수위 (Max. value)
D불감대 (Dead zone)
적용
- 스마트 홍수 및 수문 관리
- 고온, 고압 탱크
- 소형 탱크 및 화학 반응기
- 석탄, 시멘트 등 분진이 심한 탱크 및 화학 탱크
- 설치 공간이 왜소한 소형 반응기
- 높은 정확성을 요구로 하는 탱크
- 일반적인 미터로 측정하기 힘든 복잡한 여건의 탱크
- HMD (Hot metal detection), CMD (Cool metal detection)
- 기타 산업용 기계 및 거리측정

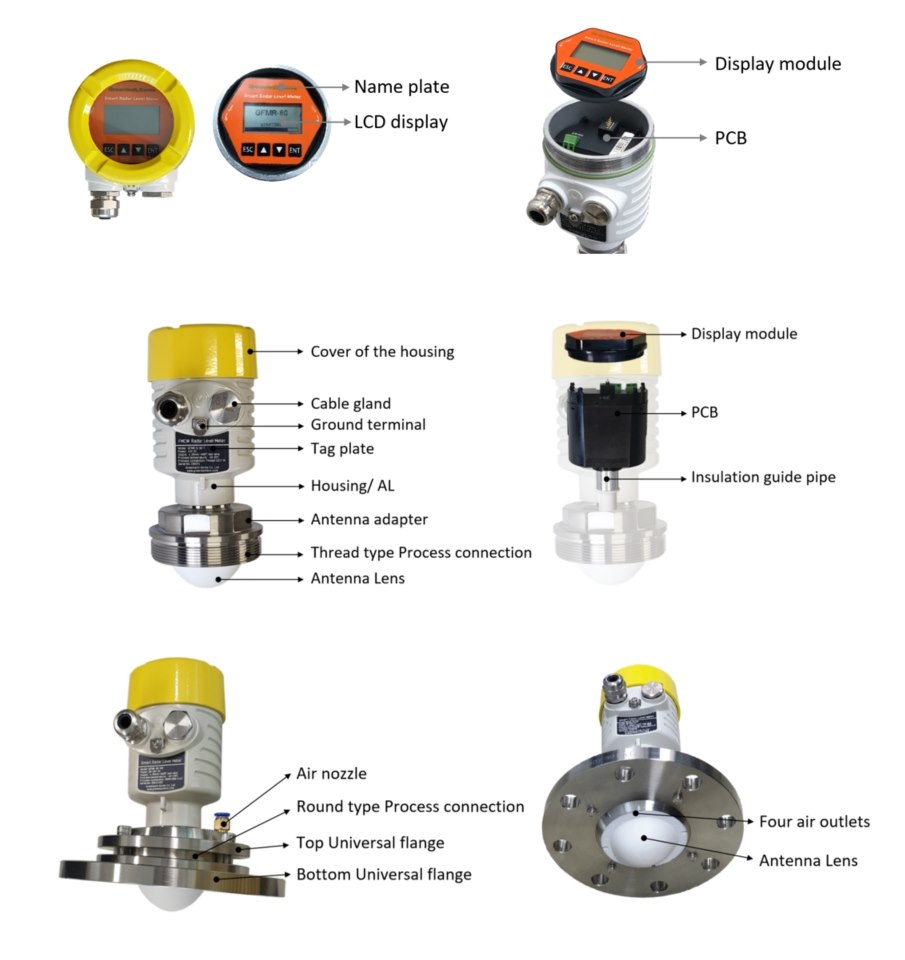

구성도
각부 명칭
- Name plate
- LCD display
- Display module
- PCB
- Cover of the housing
- Cable gland
- Ground terminal
- Tag plate
- Housing / AL
- Antenna adapter
- Thread type Process connection
- Antenna Lens
- Insulation guide pipe
- Air nozzle
- Round type Process connection
- Top / Bottom Universal flange
- Four air outlets

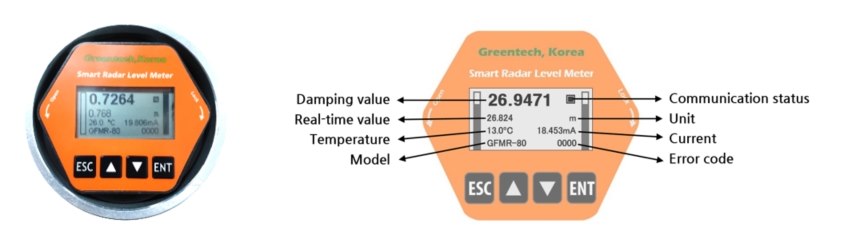

디스플레이 / 버튼 설명
- Damping value
- Communication status
- Real-time value
- Unit
- Temperature
- Current
- Model
- Error code
조작 버튼 : ESC / ▲ / ▼ / ENT
주요 특징
- 새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며, 신호 대 잡음 비율을 높여 작은 불감대 (Dead band : 80mm 이하 / 액체기준)를 갖도록 하였다.
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
- 안테나 빔 각도는 3°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
- 1~2mm의 오차를 가질 정도로 정확도가 좋다.
- 짧은 파장은 경사진 피 측정체에서 주파수의 반사 특성을 높이도록 되어 있다.
- 매우 작은 3°의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정체의 표면 반사 지점을 쉽게 찾을 수 있다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min).
- 가짜 에코 주파수를 쉽게 제거할 수 있다.
- PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
- 고온 고압 특수안테나는 별도로 공급이 가능하며, 현장의 특성에 맞는 미터를 선정할 수 있다.
- 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
- 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
- 한글 탑재로 누구나 쉽게 조정할 수 있다.
제품 사양
| Model | GFMR-80 |
|---|---|
| 주파수 | 76~81GHz |
| 최대 측정 거리 |
일반형10m, 20m · Liquid, Solid, Powder
광범위용30m, 60m, 120m · Liquid, Solid, Powder
|
| 안테나 재질 및 크기 | PTFE, Ø70~80mm |
| 분해능 | 1~2mm |
| 응답시간 | < 80~100ms |
| 측정 시간 | 조정 가능 (1m/min~300m/min) |
| 정확도 | < ±2mm |
| 반복성 | < 1mm |
| 빔 각 | 3° |
| 불감대 |
Liquid10m, 20m, 30m : 0.08~0.1m / 60m : 0.2~0.6m / 120m : 0.6m
Solid, Powder10m, 20m, 30m : 0.1~0.5m / 60m : 0.2~0.6m / 120m : 0.6~0.8m
|
| 측정 최소 DK값 | 1.5~1.8 |
| 전원 공급 | 2-Wire, 4-Wire, 6-Wire : DC 24V / 22.5mA |
| 출력 신호 |
10m2-Wire : 4-20mA with HART
20m, 30m, 60m, 120m2-Wire : 4-20mA with HART
4-Wire, 6-Wire : 4-20mA, RS485 |
| 오류출력 | 4mA, 22mA or 20.5mA (설정 가능) |
| 조정 | 4 버튼 |
| 디스플레이 | LCD 디스플레이, 128x64픽셀 / 레벨, 거리 (공간), 4-20mA 전류, % |
| 언어 | 한글, 영어, 중국어 |
| 유체 (분체) 온도 | 표준 : -40~85°C, -40~120°C, -40~180°C / 기타 : -40~1,200°C |
| 유체 (분체) 압력 | -1 … 4.0MPa (기타 고압은 문의 바람) |
| 주변 온도 | 출력 : -40°C~55°C / 지시계 : -30°C~55°C |
| 주변 습도 | ≤ 95%RH |
| 하우징 재질 | 표준 : 알루미늄 다이-케스팅 / 옵션 : 스테인레스 스틸 |
| IP 등급 | IP67 |
| 안테나 종류와 재질 | 렌즈타입 안테나 / PTFE |
| 공정 연결부 | G3.5 나사 타입, 플랜지 타입, 각도 조절 플랜지 |
| 배선 도입부 | NPT 1/2” FM, G (PF) 1/2” FM, M20X1.5 |
| 권고 케이블 사양 | AWG18 or 0.75m² |
| 부대용품 (옵션) | 냉각핀 구조 플랜지, 분리형 석영이 포함된 냉각핀 구조 플랜지, 어댑터, 도파관, 자외선 보호 가리개, 기타 |
배선도
2선식4~20mA DC 와 HART 출력
일반형, 광범위용
15~28VDC / 4-20mA · HART
4선식RS485 출력
광범위용
15~28VDC / RS485
주의 : 이 경우 4-20mA는 반드시 점프

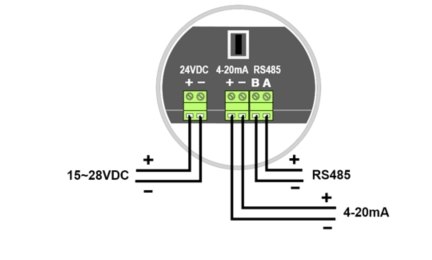

6선식4~20mA DC & RS485 출력
광범위용
15~28VDC / 4-20mA / RS485
표준 안테나의 기본 구성과 치수

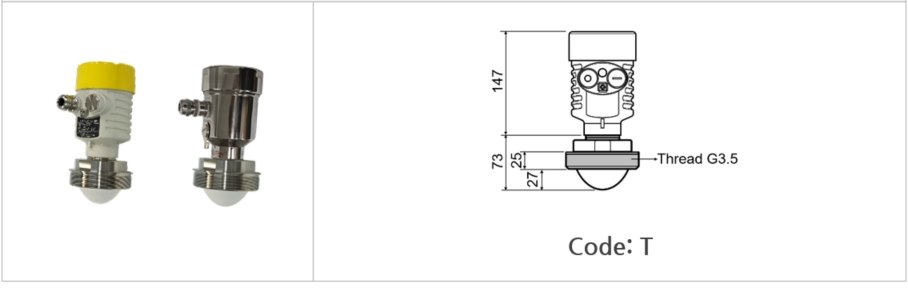

Code : TG3.5” 나사
Thread G3.5
치수 : 147 / 73 / 27 / 25 mm

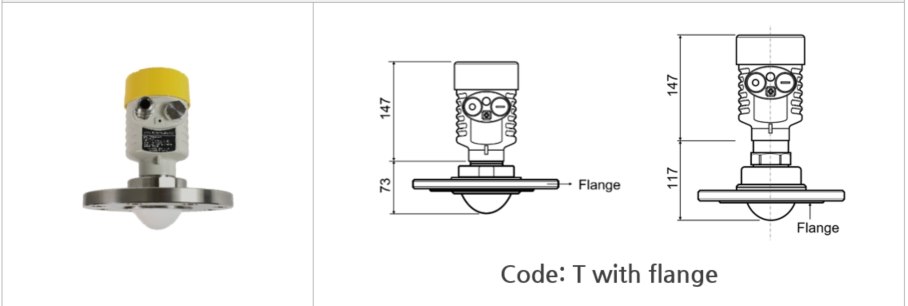

Code : T with flange일반 플랜지 / JIS, ANSI, DIN
Flange 결착형
치수 : 147 / 117 / 73 mm
Code : U각도조절용 플랜지 / JIS, ANSI, DIN
Universal flange, Air nozzle
치수 : 147 / 120 / 56 / 27 mm

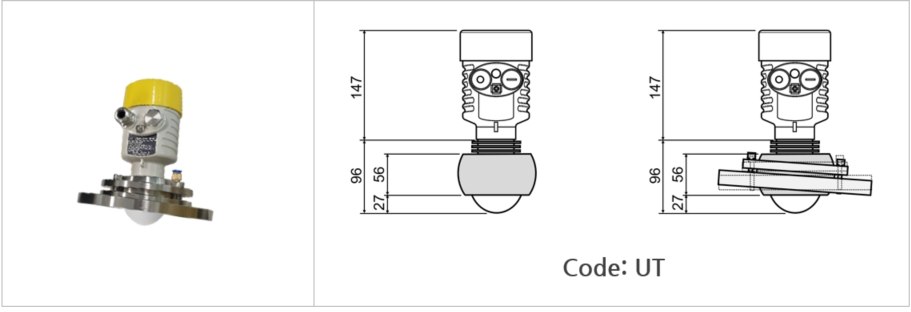

Code : UT각도조절, 고온용
Temperature : 150°C / Cooling fin, Air nozzle
치수 : 147 / 96 / 56 / 27 mm

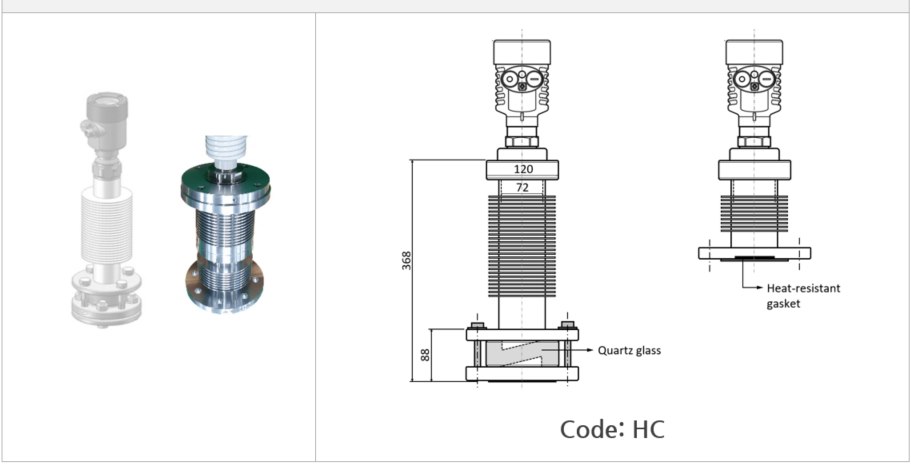

Code : HC고온용 내열구조
Temp. : ~1200°C / Cooling fin for high temperature and filter
치수 : 368 / 120 / 88 / 72 mm · Quartz glass, Heat-resistant gasket
주의 : 쿨링 핀의 크기 및 형태는 현장여건에 따라 변경될 수 있으므로 주문 시 별도로 상의 바랍니다.
본 쿨링 핀은 유체의 종류에 관련 없이 모든 안테나에 적용이 가능합니다.
본 쿨링 핀은 유체의 종류에 관련 없이 모든 안테나에 적용이 가능합니다.
제품 선정 코드
80GHz Non-contact FMCW Smart Radar Level Meter
- Level, Distance (Space), 4-20mA current, Percentage
- Material properties, Material characteristics and Wastage line
- 2-Wire system : 4~20mA with HART
- 4-Wire system : RS485
- 6-Wire system : 4~20mA, RS485
주의 : 일반형 10m 버전은 2-Wire system : 4~20mA with HART 만 가능합니다.
| Model | Code : Application | Code : Process connection | |
|---|---|---|---|
| GFMR-80 | -G : 일반형 10m, 20m -S : 확장형 30m, 60m, 120m -D : OEM 공급용 -W : 스마트 수문관리 |
Standard antenna | |
| -T | Thread : G3.5” Male | ||
| -80 | Flange : DN80 (3”), 외부 결착형 | ||
| -100 | Flange : DN100 (4”), 외부 결착형 | ||
| -125 | Flange : DN125 (5”), 외부 결착형 | ||
| -150 | Flange : DN150 (6”), 외부 결착형 | ||
| -80U | Universal flange : DN80 (3”) | ||
| -100U | Universal flange : DN100 (4”) | ||
| -150U | Universal flange : DN150 (6”) | ||
| -X ( ) | 특수 용도 안테나 : 옵션 안테나 종류 및 사양을 참조하고 안테나 코드를 ( )에 기재합니다. 플랜지 규격은 별도 표기 바랍니다. | ||
| Option | N | None | |
| H | Cooling fin for high temperature | ||
| HF | Cooling fin for high temperature, filter | ||
| O | Others | ||
제품 주문 시 필요 사양
- 제품 기본 모델
- 측정 범위 및 최고 상위 레벨
- 출력 형태
- 유체의 종류, 사용 온도, 사용 압력
- 미터 연결 방법 및 사이즈
- 연결 플랜지 종류 및 안테나 재질 (기본 : SUS304 / 옵션 : SUS316, PTFE, PVDF)
- 안테나 종류 (고온, 고압 등) 및 코드번호
- 탱크 모양 및 크기 : W, D, H
- 탱크 노즐 (연결 단관) 크기
- 전선 연결구 크기 (M20 X 1.5 or 1/2” NPT or Others)
- 추가 옵션 및 주의 사항
본 자료는 당사의 기술 사양 업그레이드로 인하여 사전 통보 없이 변경될 수 있습니다.
